Dom ProduktyFrez do gwintówWysokowydajny frez do gwintów / frezy CNC do stali do drewna

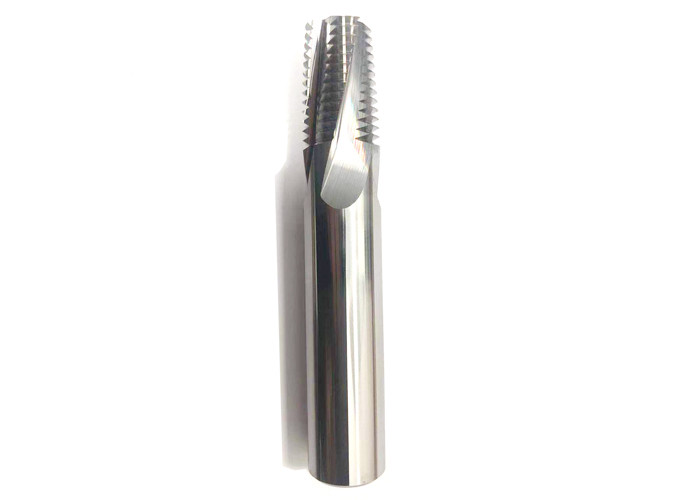

High Performance Thread Mill Cutter / CNC End Mill Bits For Wood Steel
High Performance Thread Mill Cutter / CNC End Mill Bits For Wood Steel High Performance Thread Mill Cutter / CNC End Mill Bits For Wood Steel
Skontaktuj się teraz

Wysokowydajny frez do gwintów / frezy CNC do stali do drewna

Minimalne zamówienie : 1 SZT. Cena : Negotiation
Szczegóły pakowania : 1 szt. Opakowanie PCV, 10 sztuk Opakowanie PCV / Opakowanie ... Czas dostawy : 1-35 dni
Zasady płatności : T / T, L / C, Paypal ... Możliwość Supply : 10000 sztuk / tydzień
Miejsce pochodzenia: Made in China Nazwa handlowa: KTC
Orzecznictwo: CCC Numer modelu: Frez do gwintów

Szczegóły informacji
Nazwa produktu: End Mills Surowiec: GU25UF
Flety Nie: 3/4 flety Twardość: > 92HRA
materiał: Węglika spiekanego Precyzja: Wysoka precyzja
High Light:

frez do gwintów

,

frezy do frezarek

opis produktu

Wysokowydajny frez do gwintów / frezy CNC do stali do drewna

Frez do gwintów KTC

Dane techniczne:

Frez do gwintów ze stali wolframowej wykonany jest z wysokiej jakości ultracienkiego materiału ze stali wolframowej w kraju i za granicą, o wytrzymałości na zginanie 4300 mpa i wielkości cząstek 0,4 μm. Za pomocą tego rodzaju narzędzia można natychmiast wykonać frezowanie gwintów w wersji M1.0 i nowszej. Innowacyjny frez do gwintów: wiercenie otworów rdzeniowych i frezowanie gwintów można wykonać w jednym kroku roboczym za pomocą tylko jednego frezu. W szczególności frez do gwintów nadaje się do obróbki miedzi, aluminium, stali średnio- i wysokowęglowej, stali matrycowej, stali wstępnie hartowanej i innych otworów w materiałach.

Surowiec GU25UF
toaleta 88%
Współ 12%
TRS > 4300 N / mm2
Twardość > 92HRA
AOL 50 mm-90 mm
Wielkość ziarna 0,4 μm
Do góry HRC60
Flety nr 3 / 4F
Nadaje się do Aluminium, plastik i inne materiały

Standardowe rozmiary

Frez do gwintów wewnętrznych UN 60 ° do aluminium
Podziałka (TPI) UNC UNF UNEF Shank Dia. Edge Dia. Liczba fletów Długość fletu Całkowita długość Dia Hole Dia.
36 Nr 8–36 4 3) 3) 8.5 50 3.5
32 Nr 10–32 Nr 12–3 / 8–32 4 3.5 3) 11.1 50 4
28 Nr 12–28,1 / 4-28 7 / 16,1 / 2-28 4 4 3) 11,8 50 4.6
28 1 / 4-28 7 / 16,1 / 2-28 6 5 3) 12,7 57 5.5
28 7 / 16,1 / 2-28 10 9.2 4 22,7 75 10.2
24 Nr 10–24 5 / 16,3 / 8-24 9 / 16,11 / 16-24 4 3.2 3) 10,6 50 3.8
24 Nr 12–24 5 / 16,3 / 8-24 9 / 16,11 / 16-24 4 4 3) 11,6 50 4.5
24 5 / 16,3 / 8-24 9 / 16,11 / 16-24 6 6 3) 15.9 57 6,8
24 3 / 8–24 9 / 16,11 / 16-24 8 7.8 3) 19,1 60 8.5
24 9 / 16,11 / 16-24 12 11,9 4 28,6 75 13.2
20 1 / 4-20 7 / 16,1 / 2-20 3 / 4,1-20 4 4 3) 12,7 50 5.2
20 7 / 16,1 / 2-20 3 / 4,1-20 10 9 4 22,9 75 9,8
20 1 / 2-20 3 / 4,1-20 10 10 4 25,4 75 11.5
20 3 / 4,1-20 12 12 4 38,1 75 17,8
18 5 / 16–18 9/16 11 / 16,1-11 / 16-18 6 5.8 3) 16,9 57 6.5
18 9 / 16,5 / 8-18 11 / 16,1-11 / 16-18 10 10 4 29,6 75 12,8
16 3 / 8-16 3 / 4-16 8 7.6 3) 19,1 60 8
16 3 / 4-16 12 12 4 28 75 17.5
14 7 / 16-14 7 / 8-14 8 8 3) 20 60 9.3
14 7 / 8-14 16 16 4 39,9 90 20,5
13 1 / 2-13 8 8 3) 20 60 10,8
12 9 / 16-12 1 "1-1 / 2-12 10 10 4 28 75 12.3
12 1 "1-1 / 2-12 16 16 4 40 90 23,5
11 5 / 8-11 12 12 4 30 75 13.5
10 3 / 4-10 12 12 4 30 75 16.5
9 7 / 8-9 16 16 4 38 90 19,5
8 1-8 16 16 4 40 90 22

Frez do gwintów zewnętrznych UN 60 ° do aluminium
Podziałka (TPI) UNC UNF Shank Dia. Edge Dia. Liczba fletów Długość fletu Całkowita długość
32 Nr 8–32 6 6 3) 11,91 50
28 Nr 12–28 6 6 3) 12,7 50
24 Nr 12–24 6 6 3) 12,7 50
20 1 / 4-20 6 6 3) 15.4 50
18 5 / 16–18 8 8 3) 16,93 60
16 3 / 8-16 8 8 3) 19.05 60
12 9 / 16-12 12 12 4 29,6 75

M ISO Standard 60 ° Frez do gwintów wewnętrznych do stali
Podziałka (mm) Gruboziarnisty gwint M. M Cienka nitka Shank Dia. Edge Dia. Liczba fletów Długość fletu Całkowita długość Dia Hole Dia.
0,5 M3 * 0,5 4 2.3 3) 6 50 2.5
0,5 M6 * 0,5 4 4 3) 10 50 5.5
0,5 M8-M12 * 0,5 6 6 3) 13 50 7.5
0,6 M3,5 * 0,6 4 2.7 3) 7 50 2.9
0,7 M4 * 0,7 4 3) 3) 8 50 3.3
0,75 M4,5 * 0,75 4 3.4 3) 9 50 3,75
0,75 M10-M12 * 0,75 8 8 3) 20 50 9,25
0,8 M5 * 0,8 4 4 3) 10 50 4.2
1 M6 * 1,0 6 4.8 3) 12 57 5.0
1 M8 * 1,0 6 6 3) 16 57 7.0
1 M10 * 1,0 8 8 3) 20 60 9.0
1 M12 * 1,0 10 10 4 22 75 11,0
1 M16 * 1,0 12 12 4 22 75 15,0
1 M20-M48 * 1,0 16 16 4 30 90 19,0
1,25 M8 * 1,25 6 6 3) 16 57 6,75
1,25 M12-M14 * 1,25 10 10 4 25 75 10,75
1.5 M10 * 1,5 8 8 3) 20 60 8.5
1.5 M12-M20 * 1,5 10 10 4 28 75 10.5
1.5 M14-M24 * 1,5 12 12 4 28 75 12.5
1.5 M20-M48 * 1,5 16 16 4 30 90 18,5
1,75 M12 * 1,75 10 9,8 4 30 75 10,25
2) M14 * 2.0 M15-M16 * 2.0 10 10 4 30 75 12,0
2) M16 * 2.0 M17-M20 * 2.0 12 12 4 30 75 14,0
2) M20-M80 * 2.0 16 16 4 40 90 18,0
2.5 M18-M20 * 2,5 14 14 4 36 85 15.5
2.5 M20-M80 * 2.5 16 16 4 40 90 17.5
3) M24 * 3.0 16 16 4 42 90 21,0
0,75 M6 * 0,75 6 4.8 3) 12 60 5.25
0,75 M8 * 0,75 6 6 3) 16 60 7.25
1,25 M10 * 1,25 8 8 3) 20 60 8,75

M ISO Standard 60 ° Zewnętrzny frez do gwintów do stali
Podziałka (mm) Gruboziarnisty gwint M. Shank Dia. Edge Dia. Liczba fletów Długość fletu Całkowita długość
0,5 M3 * 0,5 4 4 3) 6 50
0,7 M4 * 0,7 4 4 3) 8 50
0,75 M4,5 * 0,75 4 4 3) 9 50
0,8 M5 * 0,8 4 4 3) 10 50
1 M6 * 1,0 6 6 3) 13 57
1,25 M8 * 1,25 6 6 3) 16 57
1.5 M10 * 1,5 8 8 3) 20 60
1,75 M12 * 1,75 10 10 4 28 75
2) M14 * 2.0 10 10 4 30 75
2.5 M18 * 2,5 14 14 4 36 85
3) M24 * 3.0 16 16 4 40 90

Frezowanie gwintów CNC a gwintowanie
Usuńmy jedną rzecz z przodu - gwintowanie jest szybsze niż frezowanie gwintów CNC.
W takim razie możesz się zastanawiać, dlaczego ktoś kiedykolwiek używa frezowania gwintów CNC? Istnieje wiele zalet frezowania gwintów CNC w porównaniu do gwintowania, które często sprawiają, że jest to preferowany wybór, w tym:
Jeśli złamiesz Młyn Nici, nie utknie on w tej części. Usuwanie zepsutych kranów jest bolesne, szczególnie jeśli kran jest osadzony w części, która została już poddana obróbce kosztem. Z tego powodu frezowanie gwintów jest często preferowane w przypadku drogich komponentów i obróbki na późnym etapie.
Zęby frezarki są większe i mocniejsze niż gwintowniki ze względu na zmniejszoną potrzebę usuwania wiórów. To sprawia, że ​​rzadziej się psują.
Frezowanie gwintów jest lepsze w przypadku twardszych materiałów, ponieważ można ciąć materiał w mniejszych krokach, a prędkości i posuw mogą obejmować szerszy zakres niż gwintowanie, które jest ograniczone skokiem gwintowanej nitki. Ich zastosowanie w twardych materiałach jest kolejnym powodem, dla którego prawie zawsze są węglikowe.
Usuwanie wiórów jest łatwiejsze, ponieważ nić wytwarza krótkie wióry w kształcie przecinka, podczas gdy krany mogą tworzyć długie, wiórowe wióry, które „gniazdują” dla ptaków.
Frezowanie gwintów wymaga mniejszej mocy niż gwintowanie, co może być zaletą w przypadku lżejszych maszyn CNC.
Niższe siły skrawania podczas frezowania gwintów mogą być korzystne w aplikacjach o dużym zasięgu i cienkich ściankach, w których ugięcie narzędzia i drgania stanowią problem.
Do wycinania wielu rozmiarów nici można użyć pojedynczego młynka odpowiedniego typu. Dla każdego rozmiaru gwintu konieczne będzie osobne dotknięcie. W przypadku części z wieloma gwintami przy frezowaniu gwintów można uzyskać znaczne oszczędności przy wymianie narzędzi. Istnieje również oszczędność w zmniejszaniu ilości zapasów narzędzi, które muszą być pod ręką w przypadku standardowych rozmiarów gwintów.
Możesz gwintować nici nieparzystych rozmiarów do zastrzeżonych zastosowań.
Do cofnięcia fazowanego otworu można zastosować frez do gwintów.
Frezarki do gwintów nie wymagają specjalnych uchwytów do ściskania naprężeń ani głowic do gwintowania. Jest to zaleta w maszynach CNC, które nie mają możliwości sztywnego gwintowania.
Krany stają się coraz droższe wraz ze wzrostem rozmiaru. W pewnym momencie frezarki są tańsze niż bardzo duże gwintowniki.
Chociaż można zastosować chłodziwo, większość producentów sugeruje, że obróbka na sucho jest pierwszym wyborem przy frezowaniu gwintów. Wyjątkiem byłyby stal nierdzewna (redukuje hartowanie podczas pracy), aluminium (redukuje spawanie wiórowe) i żeliwo (w celu zatrzymania pyłu). W przeciwnym razie dobry podmuch sprężonego powietrza będzie dobry.
To dość długa lista zalet węglikowych frezów do gwintów, które mogą uczynić je idealnymi do zastosowania zamiast gwintowania.
